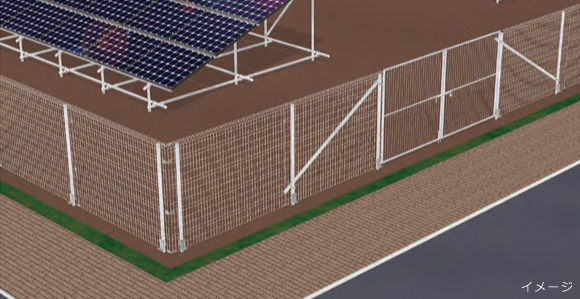

フェンスの基礎も杭で簡単施工をコンセプトに開発!
コンクリートブロックを埋没する必要がないため太陽光架台と共に、フェンス設置でも施工の効率がぐっと高まります。

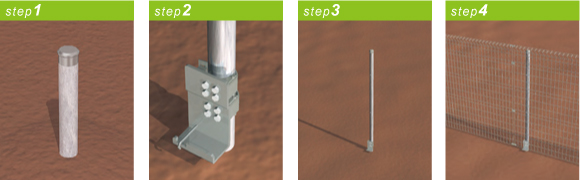

杭基礎フェンスの施工方法
| 地中に杭基礎フェンス用φ 42.7 杭用パイプを打込みます。 | 杭用パイプにツインクランプのレベルを出し、取付けます。 | φ48.6支柱パイプを差込みツインクランプで杭用パイプと固定します。 | 専用取付け金具で支柱パイプとメッシュフェンスを固定し完成です。 |
※本品は、杭の打込み位置や打込み後の傾きによって支柱の並びが蛇行したり、傾きが生じることがあります。
それに伴いフェンスが波打った外観になることがあります。
施工方法紹介動画・施工例
-
ハウス用のエアコンの室外機がイタズラされる事件が続いているそうです。
対策として杭基礎フェンスが採用されました。基礎が杭のため、打込むだけで簡単に設置できます。

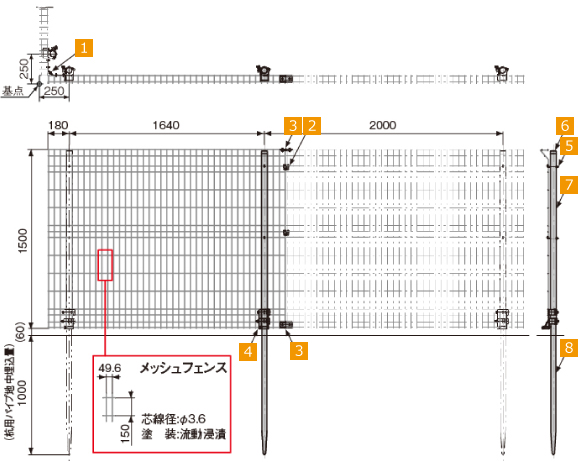

図 面
杭基礎フェンスの部材
 |  |  | ||
| メッシュフェンス 材質：亜鉛めっき線（SWMGH-3） 表面仕上：ポリエチレン樹脂流動浸漬塗装 | 1
コーナー金具セット 材質：金具 ／ 冷間圧延鋼板 （SPCC） フックボルト・ナット ／ ステンレス （SUS304） 表面仕上：金具 ／ 焼付塗装 | 2
連結金具B 材質：亜鉛めっき線（SWMGH-3） 表面仕上：ポリエチレン樹脂流動浸漬塗装 | ||
 |  |  | ||
| 3
連結金具A 材質：冷間圧延鋼板 （SPCC） 表面仕上：焼付塗装 | 4
ツインクランプ 材質：圧延鋼板 表面仕上：KSGめっき | 5
フックボルト･ ナット 材質：ステンレス （SUS304） 表面仕上：ジオメット処理 | ||
 |  |  | ||
| 6
パイプキャップ 材質：ZAM® | 7
支柱パイプ 材質：支柱パイプ ／ 一般構造用炭素鋼鋼管（STK500） 表面仕上：高耐食めっき（HDZ45相当） サイズ：φ48.6 | 8
杭用パイプ 材質：一般構造用炭素鋼鋼管（STK500） 表面仕上：高耐食めっき（HDZ45相当） サイズ：φ42.7 |
| おおよその納期 | 最低ロット | 運賃 |
|---|---|---|
| 3～5営業日 | 1 | 別途 |
| 商品 | 見積依頼 | |
 | ||
- ※時期や在庫状況によって納期が遅れる事がございます。
